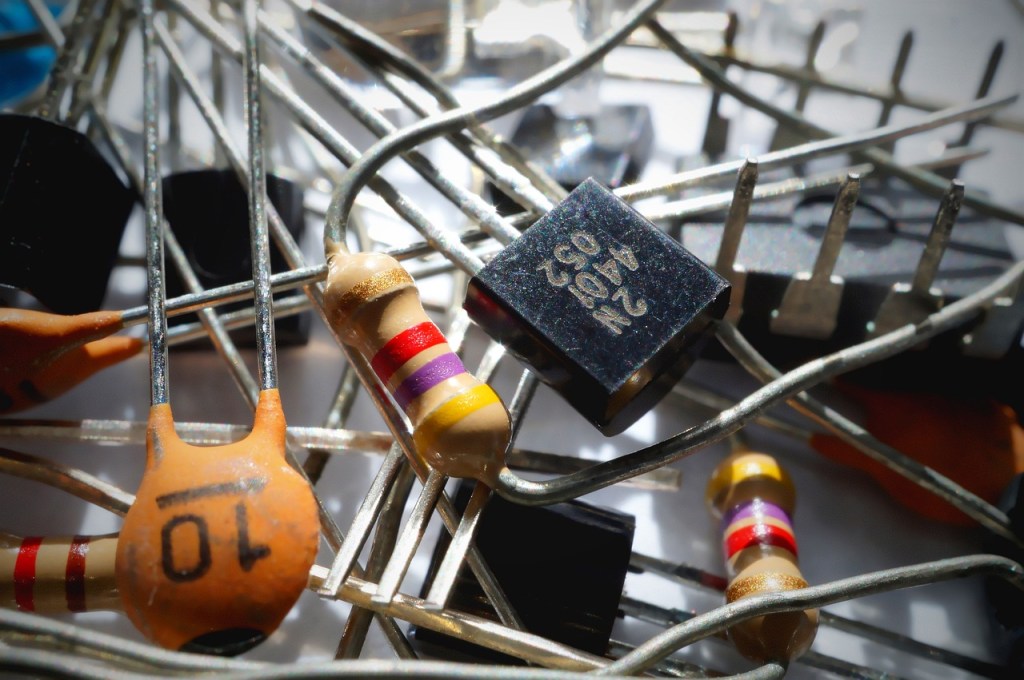

¿Que son los Componentes Pasivos?
Los componentes pasivos son dispositivos electrónicos que no tienen la capacidad de amplificar o controlar la corriente eléctrica. En su lugar, son utilizados para almacenar, filtrar o disipar energía eléctrica en un circuito. Los componentes pasivos más comunes incluyen resistencias, capacitores e inductores. A continuación, veremos todos los componentes más comunes utilizados en circuitos.

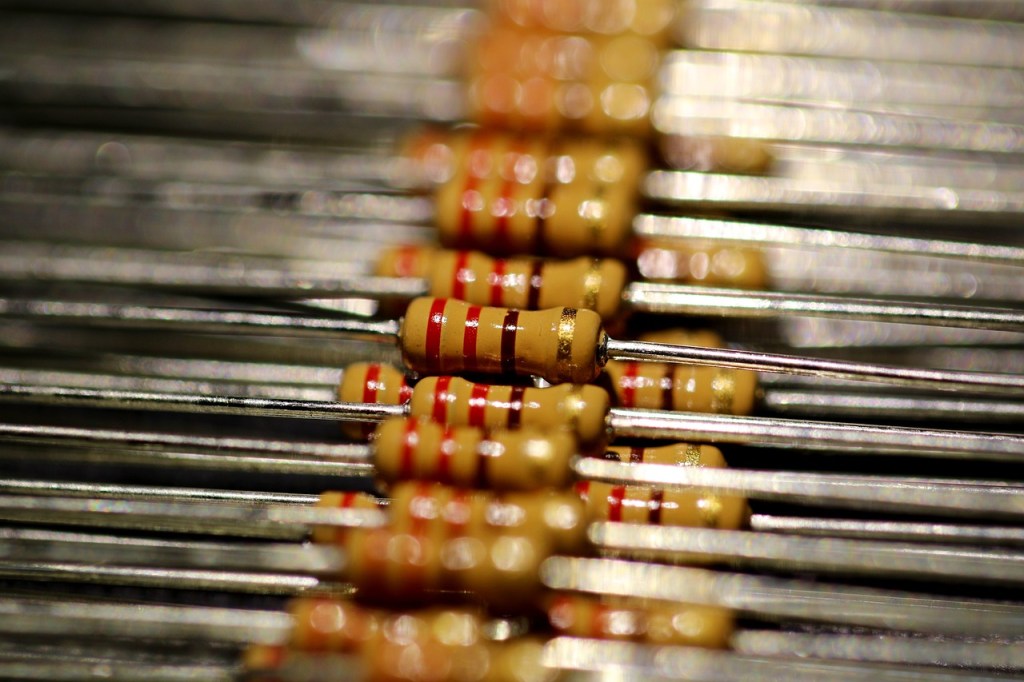

RESISTENCIAS: Una resistencia es un componente electrónico que limita el flujo de corriente eléctrica en un circuito. Es como un “cuello de botella” que reduce la cantidad de corriente que fluye a través de un circuito. Las resistencias se miden en ohmios y se utilizan en muchas aplicaciones electrónicas.
CONDENSADORES: Los condensadores son componentes electrónicos pasivos que pueden almacenar energía eléctrica en un campo eléctrico entre dos placas conductoras. Básicamente, funcionan como un dispositivo de almacenamiento temporal de energía eléctrica en un circuito. Los condensadores se utilizan en una amplia variedad de aplicaciones electrónicas, desde el filtrado de señales hasta el almacenamiento temporal de energía eléctrica. Se miden en faradios (F).

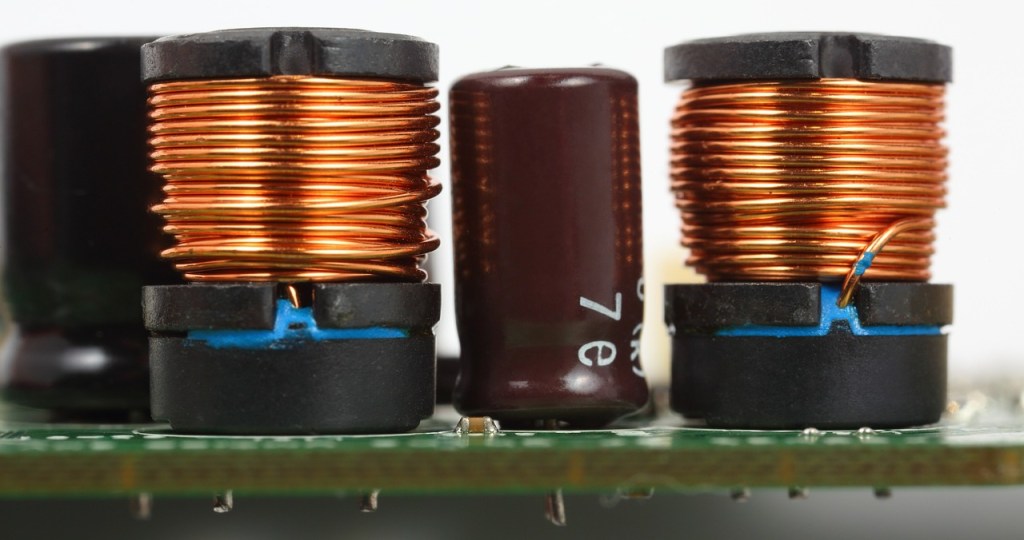

INDUCTORES: Los inductores son componentes electrónicos pasivos que almacenan energía magnética en un campo magnético generado por una corriente eléctrica que fluye a través de una bobina de alambre. Los inductores se utilizan en circuitos electrónicos para filtrar la corriente eléctrica, suavizar las fluctuaciones de voltaje y reducir la interferencia electromagnética. Los inductores se miden en henrios (H).

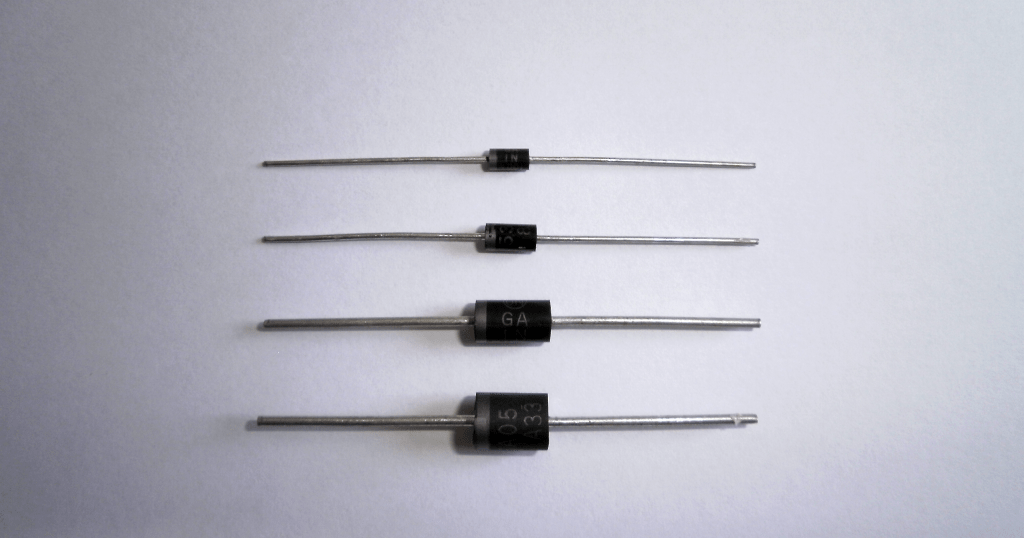

DIODOS: Un diodo es un componente electrónico que permite que la corriente eléctrica fluya en una dirección y la bloquea en la dirección opuesta. En otras palabras, actúa como una especie de “válvula” para la corriente eléctrica. Los diodos se construyen a partir de materiales semiconductores, como el silicio o el germanio, y se utilizan en una amplia variedad de aplicaciones electrónicas, como la rectificación de corriente. Cabe recalcar que existen varios tipos de diodos que serán remarcados más tarde.

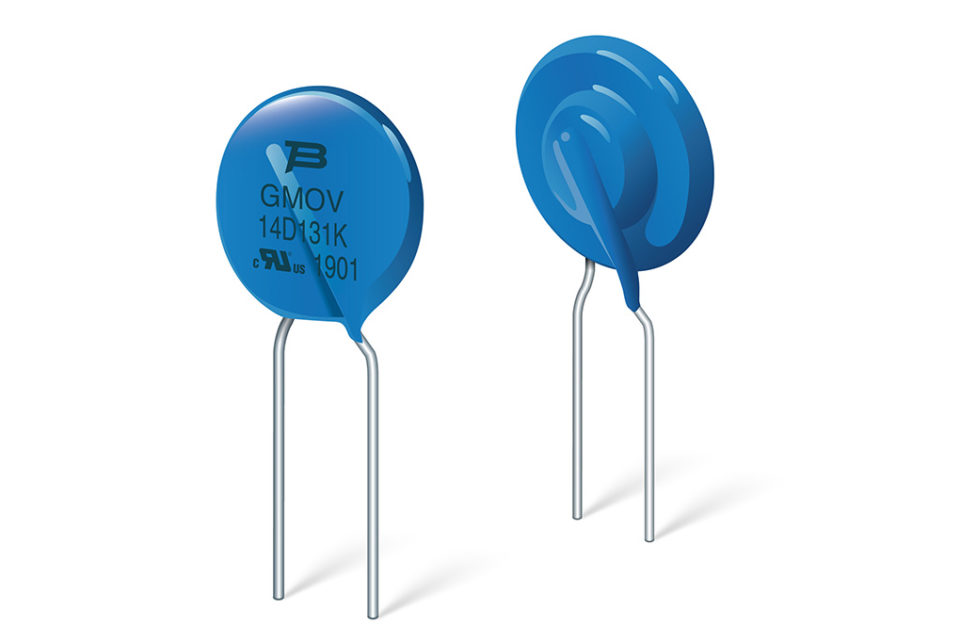

VARISTOR: Un varistor es un componente electrónico pasivo utilizado para proteger circuitos electrónicos sensibles de sobretensiones transitorias. Está hecho de un material semiconductor que tiene una resistencia eléctrica muy alta a voltajes bajos, pero que disminuye abruptamente a voltajes más altos. Cuando el voltaje aplicado supera un cierto nivel, el varistor se vuelve altamente conductor, permitiendo que la corriente fluya a través de él y protegiendo el circuito contra daños.

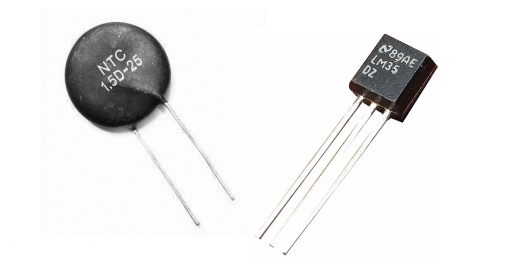

TERMISTORES: Los termistores son componentes electrónicos pasivos que se utilizan para medir la temperatura en un circuito. Están hechos de materiales que tienen una resistencia eléctrica que varía con la temperatura. Cuando se calientan, su resistencia eléctrica disminuye, y cuando se enfrían, su resistencia eléctrica aumenta. Existen dos tipos principales de termistores: los NTC (coeficiente de temperatura negativo) y los PTC (coeficiente de temperatura positivo). Los NTC disminuyen su resistencia eléctrica a medida que aumenta la temperatura, mientras que los PTC la aumentan.
FOTORESISTENCIA: Una fotorresistencia es un componente electrónico que cambia su resistencia eléctrica en función de la cantidad de luz que incide sobre él.Cuando la luz incide en una fotorresistencia, la resistencia disminuye, lo que aumenta el flujo de corriente a través del componente. Por lo tanto, se pueden utilizar en circuitos electrónicos para detectar la presencia o ausencia de luz y ajustar la salida en consecuencia.

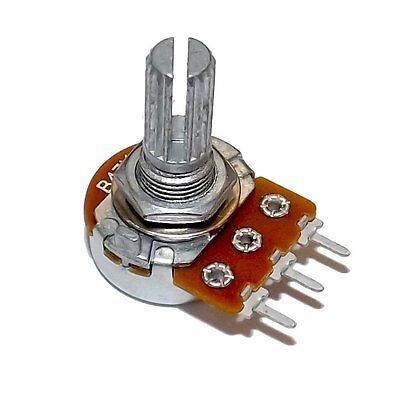

POTENCIOMETRO: Un potenciómetro es un componente electrónico pasivo que se utiliza para ajustar la resistencia en un circuito. Consiste en un resistor con tres terminales, donde el terminal central está conectado a un elemento móvil que se puede girar o mover. Al girar el elemento móvil, se cambia la resistencia que se ofrece entre los terminales del potenciómetro, lo que permite ajustar el nivel de voltaje o corriente en un circuito. Se mide en ohmios.

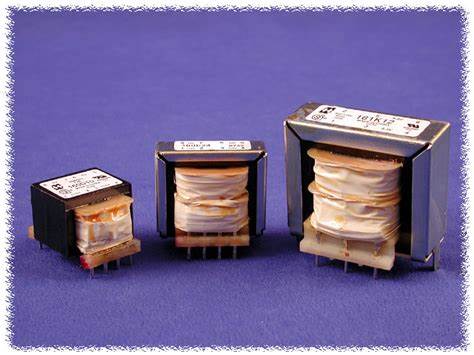

TRANSFORMADORES: Un transformador es un componente que se utiliza para transferir energía eléctrica de un circuito a otro a través del acoplamiento electromagnético. Los transformadores están compuestos por dos o más bobinas de alambre enrolladas alrededor de un núcleo magnético común. Cuando una corriente eléctrica fluye a través de una de las bobinas, se crea un campo magnético que induce una corriente en la otra bobina. El número de vueltas de cada bobina determina la relación de transformación, lo que significa que el voltaje y la corriente de la bobina secundaria pueden ser mayores o menores que la bobina primaria, dependiendo de la relación de vueltas.

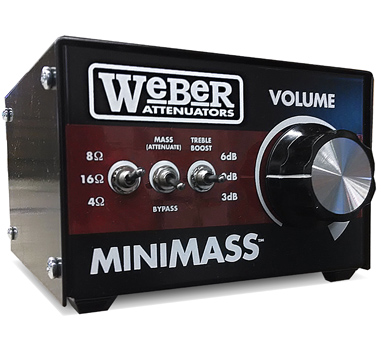

ATENUADORES: Un atenuador es un componente pasivo que se utiliza en electrónica para reducir la amplitud de una señal eléctrica, sin distorsionar su forma de onda. Un atenuador esencialmente “atenúa” o reduce la señal eléctrica que fluye a través de él. Los atenuadores se utilizan comúnmente en aplicaciones de audio, radiofrecuencia (RF) y microondas para controlar el nivel de señal que se transmite o recibe. Un ejemplo común de atenuador es el “potenciómetro”. Los atenuadores pueden estar diseñados con diferentes valores de atenuación, que se expresan en decibelios (dB).
