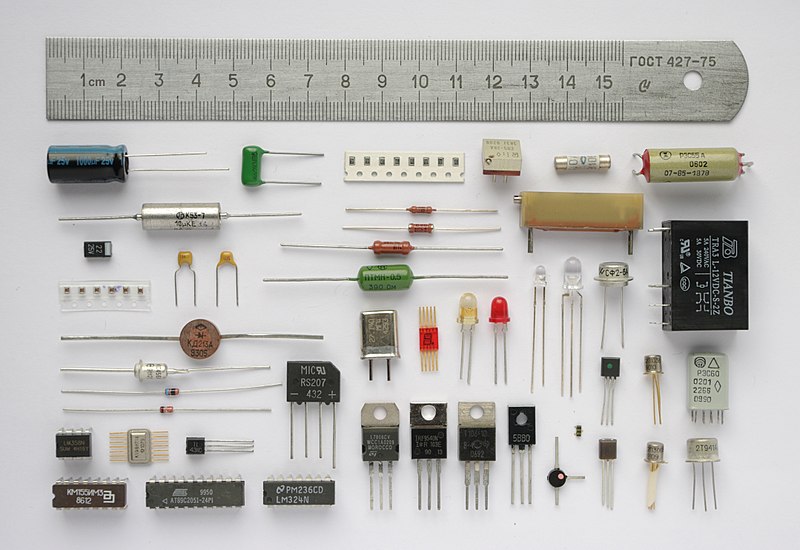

¿Que son los componentes activos?
Los componentes activos son aquellos que pueden controlar el flujo de corriente eléctrica en un circuito, es decir, son capaces de amplificar, conmutar, oscilar o regular una señal eléctrica. A diferencia de los componentes pasivos que no pueden realizar estas funciones. Los componentes activos son alimentados por una fuente externa de energía y suelen tener elementos semiconductores, como transistores, diodos de potencia y circuitos integrados, que son capaces de amplificar y controlar la corriente eléctrica a través del circuito.

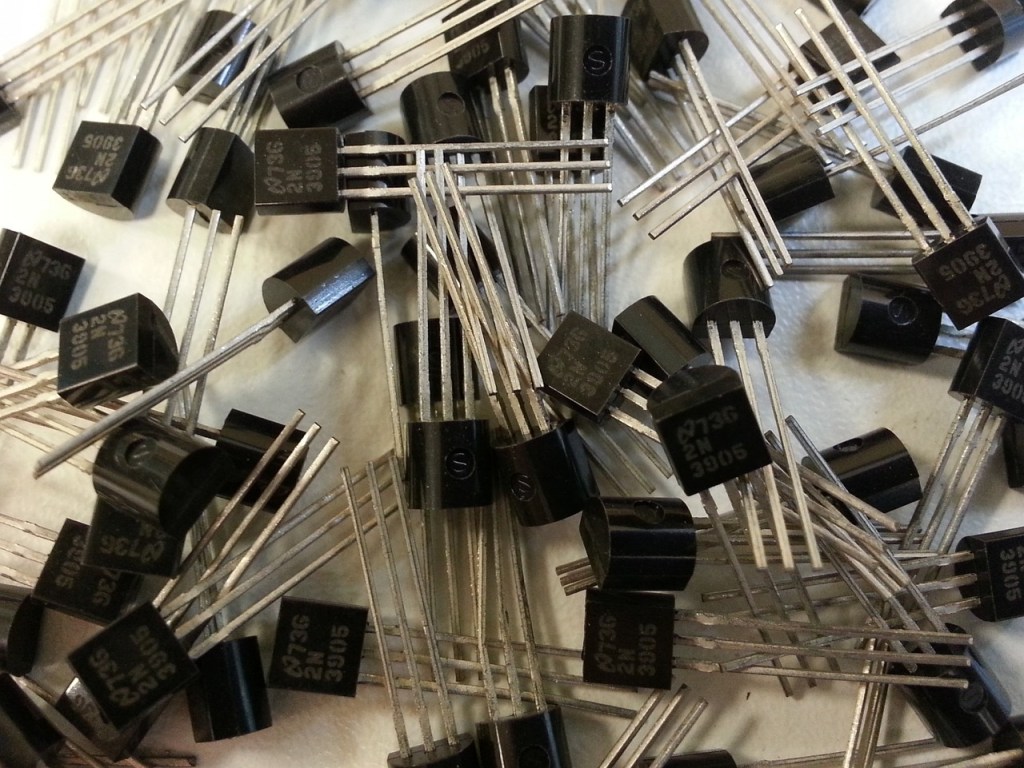

TRANSISTORES: Un transistor es un componente electrónico activo que se utiliza para controlar la corriente eléctrica en un circuito. Es un dispositivo semiconductor compuesto de tres capas de material, llamadas emisor, base y colector. El transistor puede funcionar como un interruptor o como un amplificador de señal eléctrica. Cuando se aplica una corriente eléctrica a la base del transistor, esto permite que fluya una corriente mayor del colector al emisor, actuando como un interruptor o amplificador. Los transistores se clasifican según su estructura y su tipo de semiconductor (BJT o MOSFET). Los transistores se utilizan en una amplia variedad de aplicaciones electrónicas, desde la amplificación de señales hasta el control de motores y la generación de oscilaciones.

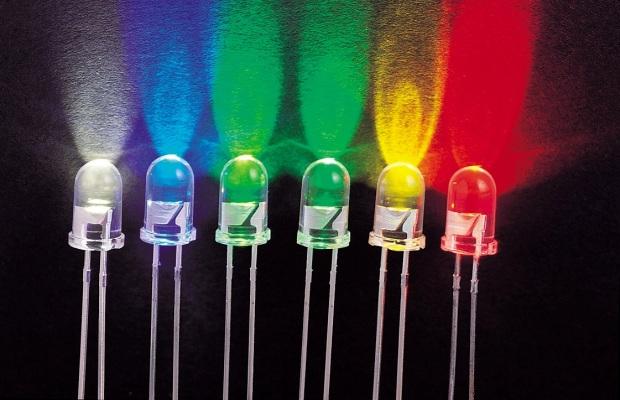

DIODO LED: Un diodo LED (Light Emitting Diode) es un tipo de diodo que emite luz cuando se polariza en directa. El LED está hecho de un material semiconductor que brilla cuando se aplica una corriente eléctrica. Los LEDs se utilizan en una variedad de aplicaciones, desde la iluminación en hogares y automóviles hasta en la electrónica, como indicadores de encendido o de estado. Los LEDs son muy eficientes en términos energéticos y duran mucho tiempo en comparación con las bombillas incandescentes.

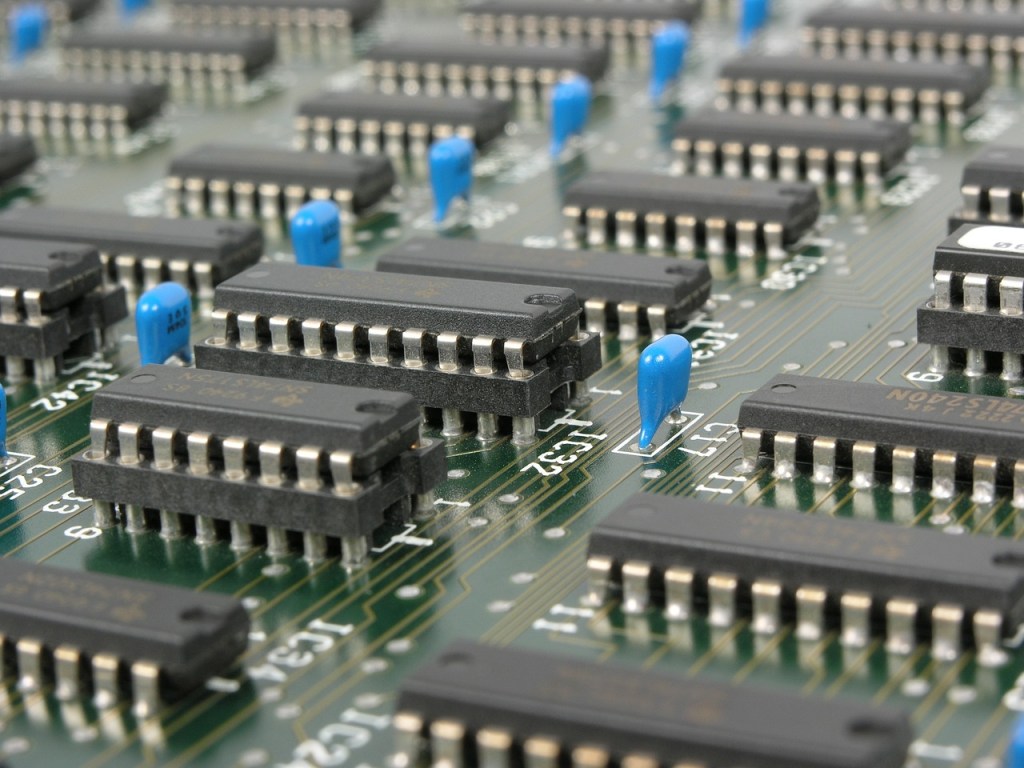

CIRCUITOS INTEGRADOS: Un circuito integrado (CI) es un dispositivo electrónico que se utiliza para integrar múltiples componentes electrónicos en un solo chip de silicio. Los componentes electrónicos incluyen transistores, resistencias, capacitores y diodos, entre otros. Los circuitos integrados se utilizan en una amplia variedad de aplicaciones electrónicas, desde sistemas de comunicaciones y control de procesos hasta dispositivos de consumo como teléfonos móviles y computadoras personales. La ventaja de utilizar un circuito integrado es que puede contener miles, o incluso millones, de componentes electrónicos en un solo chip pequeño y compacto, lo que los hace más fiables, económicos y eficientes. Los circuitos integrados se clasifican en función de su complejidad, desde los simples circuitos lógicos hasta los microprocesadores de alta potencia.

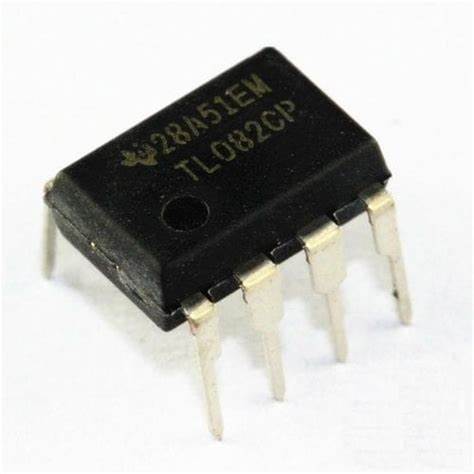

AMPLIFICADORES OPERACIONALES: Un amplificador operacional (también conocido como Op-Amp) es un componente electrónico activo que amplifica la señal eléctrica aplicada a su entrada. Consiste en un circuito integrado que tiene un mínimo de dos entradas (una entrada inversora y otra no inversora), una salida y una fuente de alimentación. Cuando se aplica una señal eléctrica a la entrada del amplificador operacional, este amplifica la señal y la produce en su salida, la cual es proporcional a la diferencia entre las señales aplicadas a sus entradas. Los amplificadores operacionales se utilizan en una amplia variedad de aplicaciones electrónicas, desde amplificación de señales hasta filtrado y procesamiento de señales. Los amplificadores operacionales se pueden configurar en diferentes modos, como amplificador inversor, no inversor, seguidor de voltaje, sumador, restador, integrador y derivador.

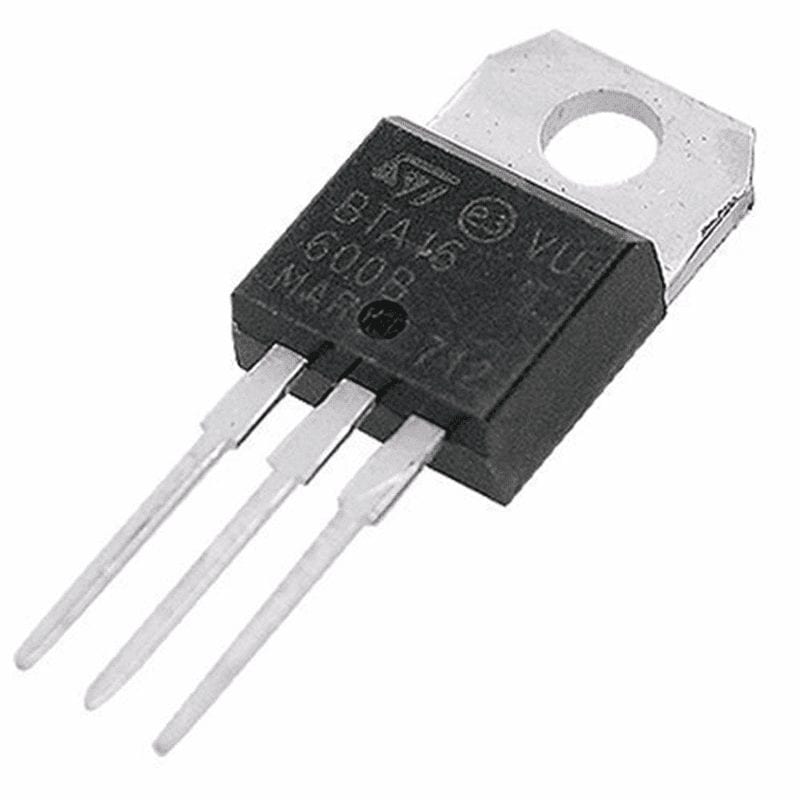

TIRISTORES: Un tiristor es un tipo de componente electrónico activo utilizado para controlar la corriente eléctrica en un circuito. Es un dispositivo semiconductor de cuatro capas que actúa como un interruptor controlado por voltaje. El tiristor tiene tres terminales: ánodo, cátodo y compuerta. Cuando se aplica una señal de voltaje a la compuerta, el tiristor se activa y permite el flujo de corriente eléctrica desde el ánodo hasta el cátodo. Los tipos más comunes de tiristores son el SCR (rectificador controlado de silicio) y el TRIAC (controlador de ángulo de disparo de triodo).

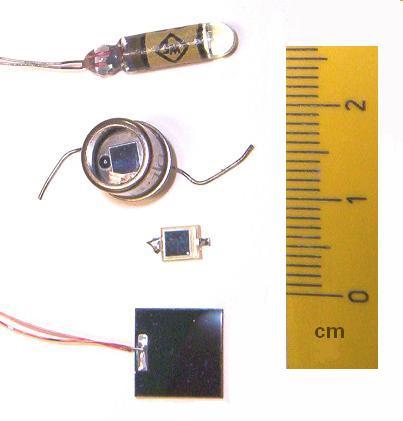

FOTODIODO: Un fotodiodo es un componente electrónico activo que convierte la luz en corriente eléctrica. Es un tipo de diodo que tiene una estructura sensible a la luz en su superficie, lo que significa que la luz puede generar una corriente eléctrica en el dispositivo. Cuando la luz incide en el fotodiodo, los fotones en la luz generan pares electrón-hueco en la estructura sensible a la luz. Estos pares electrón-hueco generan una corriente eléctrica que fluye a través del fotodiodo. Los fotodiodos se utilizan en una amplia variedad de aplicaciones, como en circuitos de control automático de iluminación, detectores de luz y sistemas de comunicación óptica.

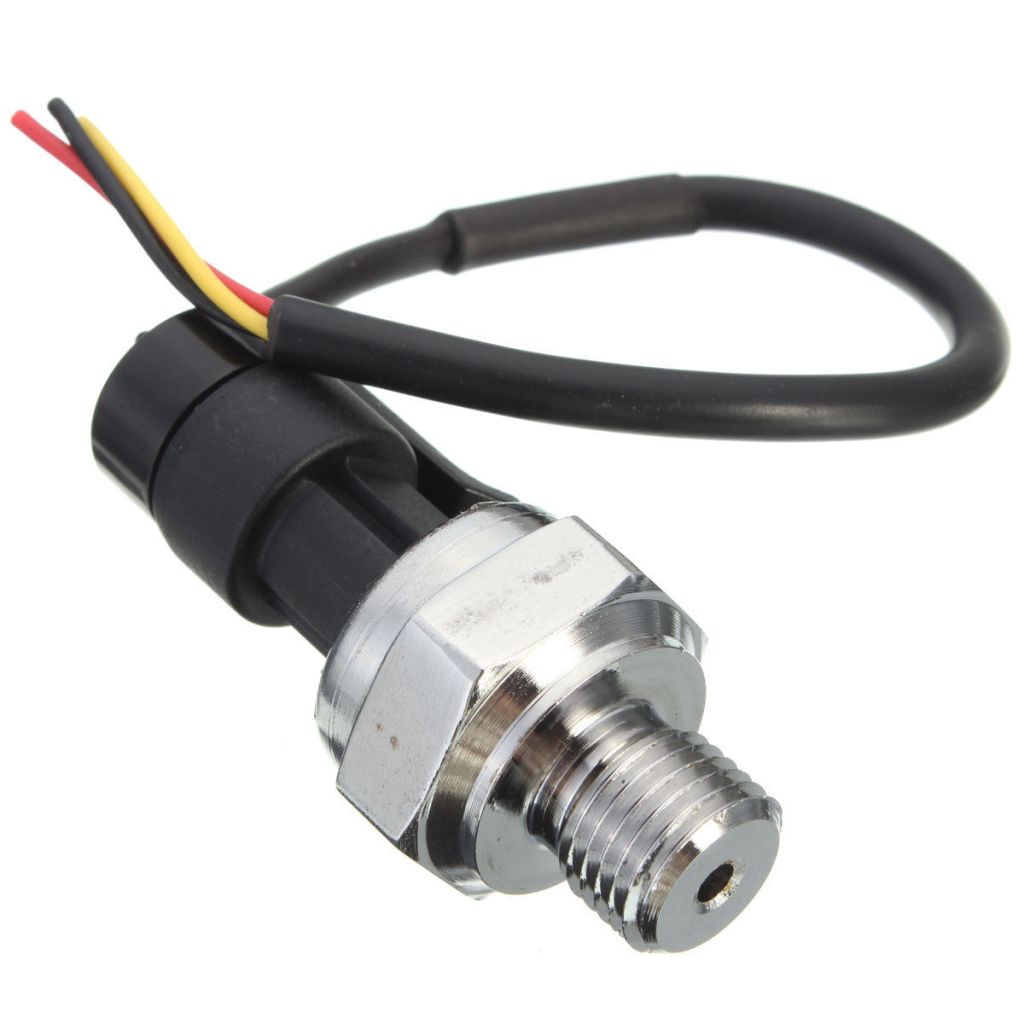

SENSORES: Un sensor es un dispositivo que convierte una señal física, como la temperatura, la presión o la luz, en una señal eléctrica que se puede medir y procesar electrónicamente. Los sensores se utilizan para medir y monitorear diversas variables físicas en una amplia variedad de aplicaciones. Los sensores pueden ser analógicos o digitales y se utilizan en una variedad de industrias, incluyendo la automotriz, la aeroespacial, la médica y la electrónica de consumo.

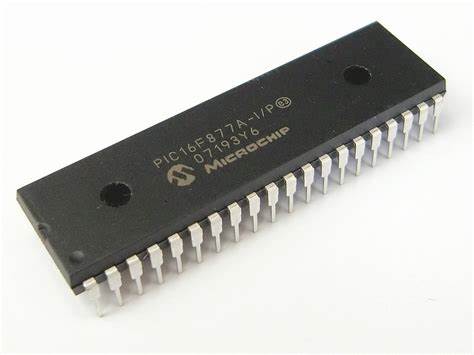

MICROCONTROLADORES: Un microcontrolador es un circuito integrado que contiene un procesador, memoria y periféricos de entrada y salida en un solo chip. Se utiliza para controlar dispositivos y sistemas electrónicos de forma autónoma o mediante interacción con el usuario. El microcontrolador ejecuta un programa almacenado en su memoria para controlar el comportamiento del sistema. Puede interactuar con sensores, actuadores, pantallas, teclados, comunicación inalámbrica y otros componentes para realizar tareas específicas. Son populares debido a su bajo costo, tamaño compacto y capacidad de integrar múltiples funciones en un solo chip.

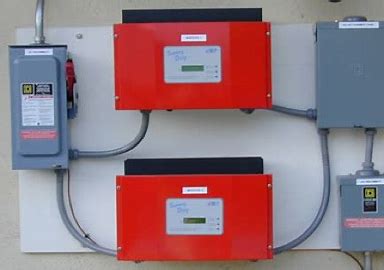

CONVERTIDORES DE ENERGIA: Un convertidor de energía es un componente electrónico que se utiliza para cambiar una forma de energía eléctrica a otra forma de energía eléctrica, con un nivel de voltaje, corriente o frecuencia diferente. Los convertidores de energía se utilizan en una amplia variedad de aplicaciones electrónicas, desde la conversión de energía solar en energía eléctrica hasta la conversión de energía eléctrica en energía mecánica en un motor eléctrico. Los convertidores de energía pueden ser de dos tipos principales: convertidores de corriente continua (DC) a corriente continua (DC) y convertidores de corriente continua (DC) a corriente alterna (AC). Los convertidores de energía pueden ser simples o complejos, y pueden incluir circuitos de control para mantener el nivel de energía de salida estable y prevenir sobrecargas o cortocircuitos.
OSCILADORES: Un oscilador es un circuito electrónico que produce una señal eléctrica periódica, como una señal de onda sinusoidal o cuadrada, a una frecuencia determinada. Los osciladores se utilizan en una variedad de aplicaciones, desde la generación de señales de radio hasta la sincronización de relojes en computadoras. Los osciladores funcionan mediante la retroalimentación positiva de una parte de la señal de salida a la entrada del circuito, lo que genera una oscilación periódica. Los osciladores se clasifican en dos tipos principales: osciladores de onda sinusoidal y osciladores de onda cuadrada.
FILTROS ACTIVOS: Un filtro activo es un circuito electrónico que utiliza componentes activos, como amplificadores operacionales, para filtrar una señal eléctrica. Los filtros activos pueden ser diseñados para permitir que ciertas frecuencias pasen a través del circuito mientras que rechazan otras, lo que los hace útiles en una variedad de aplicaciones electrónicas. Los filtros activos se utilizan comúnmente en sistemas de audio y de comunicaciones para eliminar el ruido y mejorar la calidad de la señal.

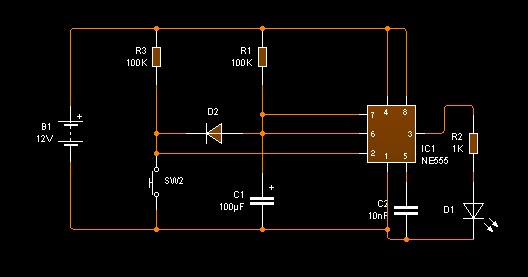

TEMPORIZADORES: Un temporizador es un dispositivo electrónico que se utiliza para medir y controlar el tiempo en un circuito eléctrico. Puede establecer un período de tiempo específico para realizar una tarea determinada, como encender o apagar un dispositivo eléctrico después de un cierto tiempo. Existen varios tipos de temporizadores, como temporizadores de cuenta atrás, temporizadores de retardo y temporizadores de ciclo.

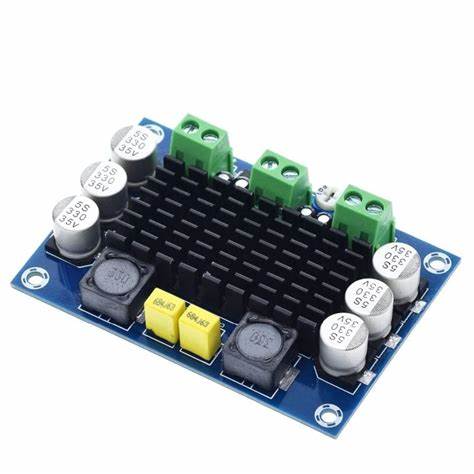

AMPLIFICADOR DE AUDIO: Un amplificador de audio es un componente activo que se utiliza para aumentar la amplitud de una señal eléctrica de audio. Es decir, su función es amplificar la señal eléctrica de sonido para que pueda ser escuchada con mayor potencia a través de un altavoz. Los amplificadores de audio pueden tener diferentes diseños, pero en general consisten en uno o más transistores o circuitos integrados que aumentan la señal eléctrica de entrada. La señal de entrada se amplifica a una potencia mayor y luego se envía a un altavoz para producir el sonido. Los amplificadores de audio se utilizan en una variedad de dispositivos, desde equipos de sonido domésticos hasta sistemas de megafonía y conciertos. Se miden en vatios (W).

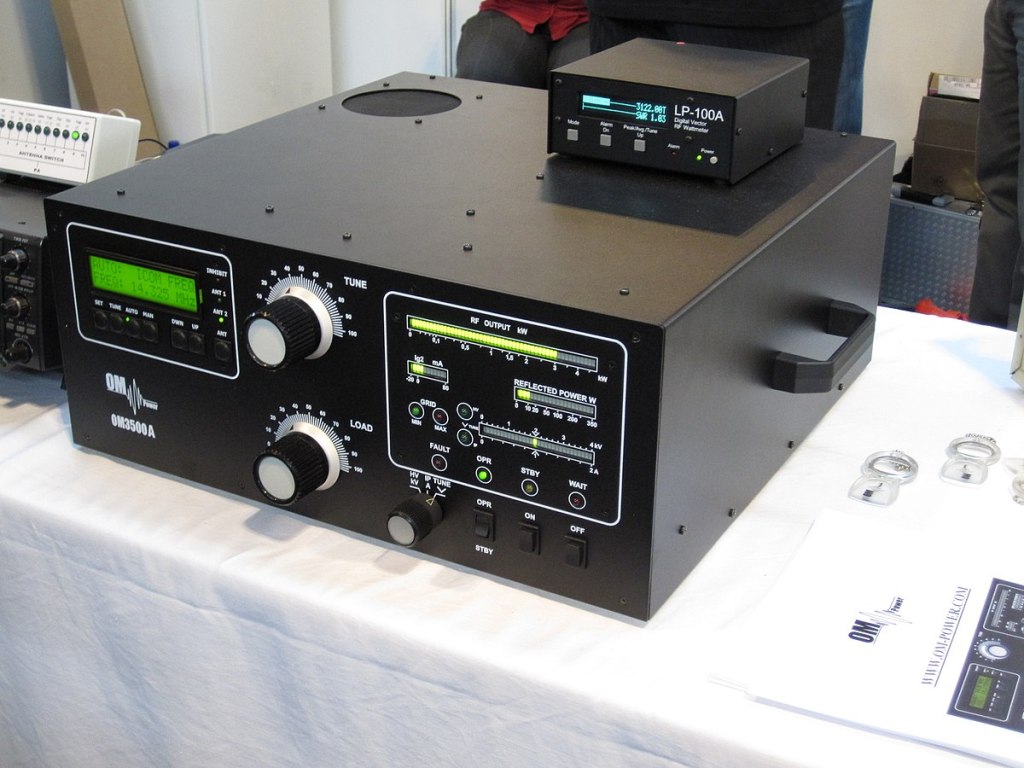

AMPLIFICADOR DE RADIOFRECUENCIA: Un amplificador de radiofrecuencia (RF) es un tipo de circuito electrónico activo que se utiliza para aumentar la amplitud de una señal de radiofrecuencia. Estos amplificadores se utilizan comúnmente en dispositivos de comunicaciones, como radios, televisores, teléfonos móviles y sistemas de radar. Los amplificadores de RF están diseñados específicamente para trabajar con señales de alta frecuencia, generalmente entre varios mega hertzios y varios giga hertzios. La ganancia de un amplificador de RF es una medida de la cantidad en que aumenta la amplitud de la señal de entrada. La ganancia se mide en decibelios (dB) y puede variar según la frecuencia de la señal de entrada.
